智慧物联


. 系统设计

1. 总体架构

智慧物联云平台是在当下企业运营管理的技术及发展趋势的基础上,总结国内外同类产品的先进经验,采用物联网(IOTThe Internet of things)、移动计算、云计算(Cloud

Computing)、视频监控、可视化等先进技术研发的新一代综合监控和管理功能的集成系统平台。平台主要是以完成数据的深度计算、统计和分析为主,再整合设备监控、计划任

 务、故障诊断等综合业务信息;增加以 GPS/GIS 为基础的快速定位、定向导航、轨迹跟踪及回放等功能,实现数据信息的可视化标识,以及数据的云存储、云发布、云应用等。

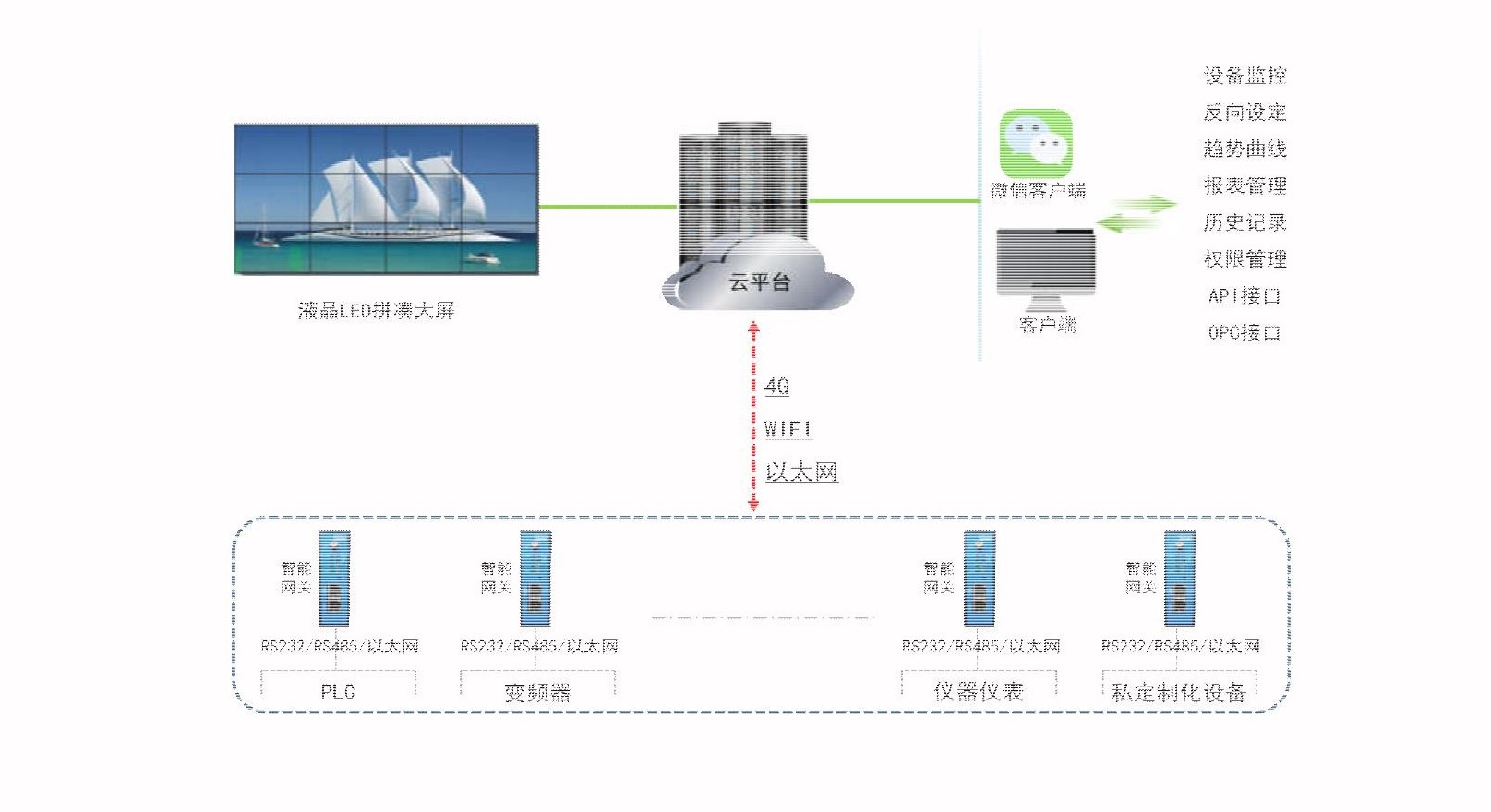

1.1. 系统应用架构

在智慧物联云系统中,云端服务器用于连接现场的大量智能网关设备,实现大量远程设备的连接管理、数据采集、存储和监控等功能,是云系统的中枢。智能网关设备是现场设备

与用 户客户端连接桥梁中的智能传输终端,负责读取工业现场设备的数据并发送至云端服务器。


. 系统组成部分及功能

1. 系统组成部分

云系统的组成包括智能网关、云平台和移动端。

Ø 智能网关

读取 PLC 控制器、HMI和仪表等的数据。

Ø 云平台及客户端

处理智能网关推送上来的数据,进行存储、分类、处理、计算和分析等,通过网页 PC

端进行访问,并提供 OPC/API等接口。

Ø 移动端

通过手机展示设备的运行组态画面、报警、曲线、设备在线状态等,支持微信、短信

报警推送。

2. 功能介绍、参数及特点

2.1. 智能网关

2.1.1. 功能描述

智能网关系列产品提供多种上网方式,支持网线、2G3G4GWiFi 等方式上网,同时提供计算机客户端以及安卓/IOS 手机微信端。产品支持西门子、三菱、欧姆龙等大量

PLC 设备,网络配置简单,无需用户了解复杂的网络环境和服务器配置,普通电气工程师

1) 读取 PLC、仪器仪表、变频器、触摸屏等的数据,通过网络发送到云平台;

2) 可以远程上传、下载和调试 PLC/触摸屏程序,不用去现场出差,降低差旅成本;

3) 支持防拆机,定时向 PLC 等模块发送心跳,当模块被拆掉,可以进行设备锁机;

4) 支持断网续传,本地内置 SD 卡,可以在断网的情况下,存储历史数据,网络恢复之后再上传至云平台。


智能网关设备

支持 2G/3G/4G 和以太网上网,4G 为全网通,支持联通/移动/电信

2/3/4G通讯方式。




2.2. 智慧物联云平台

智慧物联云平台,通过互联网(以太网、GPRS3G4G 等),将现场的大量不同区域工业设备的数据、程序和图像,传输到远端的云数据中心,实现远程监控、远程诊断、远程维护、 故障预警,建设

大规模远程管理设备的信息化网络,为设备制造商,系统集成商,终端客 户提供完整的设备远程维护管理解决方案
